有可能大幅拓展通用鎂合金“AZ91”用途的是日本住友電氣工業開發的板材。2013年，作為使用“AZ91”板材的首款產品，東芝上市了“dynabook KIRA”。

住友電工在AZ91板材的量產技術上初見眉目是在2010年。此后三年，經過以穩定量產為目標的技術開發和用戶評測之后，終于達到了實用化階段。因作為壓延材料使用的“AZ31”鎂合金耐腐蝕性較低，有的產品只好不再將其用作外裝材料，而AZ91板材剛好可應用于這些產品。

使微細晶粒均勻分散

鋁(Al)含量較多的AZ91，在鎂合金中擁有出色的耐腐蝕性，是最常用的通用鎂合金*1。但是，其使用形態過去基本上只限于鑄造材料。原因是“普通AZ91完全不能進行塑性加工”(住友電工新業務開發本部鎂合金開發部長岸本明)。因其會不均勻地析出較硬的MgAl化合物，加工時易導致材料破碎。因此，無法制造板材、不適合沖壓加工是鎂合金被人冷卻的主要原因之一。

*1 一般鋁含量越多，耐腐蝕性就越高。

打破這一障礙的企業是住友電工。該公司開發出了“類似漏模造型(Strip Casting)的自主急速冷凝技術”(岸本明)，成功使金屬組織的分布細致而且均勻(圖1)，由此避免了大尺寸化合物的析出，從而可防止由此引起的材料破碎。盡管詳情未透露，但住友電工新領域技術研究所鎂合金研究室主任河部望表示“關鍵在于在母材中均勻地混合大量鋁并急速冷卻”。

圖1：AZ91的金相

住友電工的板材組織中沒有發現明顯的金屬間化合物。鑄造材料則明顯析出了的金屬間化合物(黑色部分)。這種金屬間化合物比較硬，因此在加工時容易破碎。

加工性能與AZ31同等

由板材制造的沖壓品不僅適合大量生產，而且具有尺寸精度高、表面缺陷少、強度高等多種優點。比如，住友電工的AZ91沖壓品，其拉伸強度最大可達到380MPa，是鑄造品的1.5倍，延展率高達10%以上。而且，對沖擊的耐受性也很強。在薄板鑄造品被砸碎的沖擊試驗中，相同厚度的沖壓品只出現稍微凹陷，并未出現裂紋(圖2)*2。

*2 用于筆記本電腦機殼時，較薄的AZ91鑄造品在長期使用過程中有的曾因摔落或沖擊而破碎。

圖2：沖擊試驗結果

從75cm高處令225g的鐵球落下。左側的AZ91板材沖壓品只稍微凹陷，并未出現裂紋，而比其厚的觸變成型品則被砸破。

AZ91板材的加工性能與AZ31同等，“因其強度高，連鋁合金都很難做到的深沖及小R角也能沖壓成形”(河部)。

發揮出色的耐腐蝕性用于表面加工

AZ91板材的另一大優點是“裝飾性高，可以實現AZ31無法做到的外觀設計”(河部)。這得益于AZ91板材的出色耐腐蝕性。

AZ91板材的耐腐蝕性比AZ31板材及AZ91鑄造材料都高。這是因?yàn)槠浔砻嫒毕萆�，晶體細密且均勻，表面性質十分穩定的結果。從住友電工實施的100小時鹽水噴霧試驗結果來看，AZ31板材及AZ91鑄造材料的表面出現了白色銹斑，而AZ91板材卻沒有明顯的腐蝕痕跡(圖3)。耐腐蝕性高，可采用的涂料范圍就會擴大，從而可以使用多種顏色的涂料，也就是說外觀設計性更高。

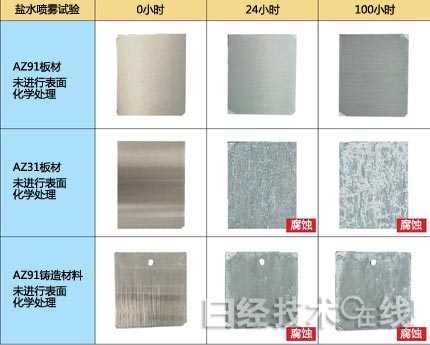

圖3：鹽水噴霧腐蝕試驗結果

AZ31板材與AZ91鑄造材料在24小時后有明顯腐蝕，而住友電工的AZ91板材在100小時后也沒有明顯的腐蝕。

板材間的接合可以采用普通焊接方式*3。比如，住友電工設想將其應用于大尺寸產品，試制了手提公文箱等(圖4)。將三塊板材以摩擦攪拌焊接工藝粘貼起來，沖壓加工制成。據稱，制造過程中直接沿用了鋁合金模具。

*3 這里指MIG(Metal Inert Gas，金屬惰性氣體)焊接、TIG(Tungsten Inert Gas，鎢極惰性氣體)焊接、激光焊接及摩擦攪拌焊接等。

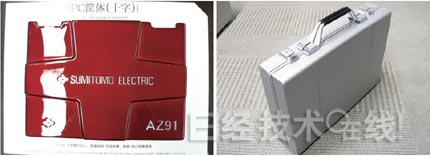

圖4：用AZ91板材制造的樣品

圖為筆記本電腦表面機殼示意圖。采用沖壓技術施以十字加工。右圖是以摩擦攪拌焊接(FSW)工藝將三塊板材焊接成大尺寸板材，再?zèng)_壓成形加工成的手提公文箱。這種公文箱已由開發人員日常使用。

目前，住友電工可以供應的板材尺寸為寬350mm×厚2mm。要想按照用戶需求用于大型結構材料，還需要解決如何實現大型化的課題。

AZ91板材剩下的問題就是成本了。因?yàn)榘宀脑阼T造之后還要經過壓延工序加工，所以成本高于鑄造品。但是，由于成形后的研磨工時及表面處理工時少于鑄造品，且生產效率高，因此住友電工估計，最終的板材價格可以控制在與鑄造品同等或以下的水平。

(關鍵字：AZ91 板材 鎂合金)
